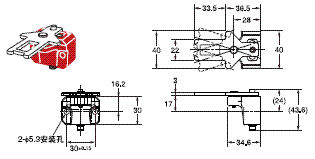

（单位：mm）
发布文章

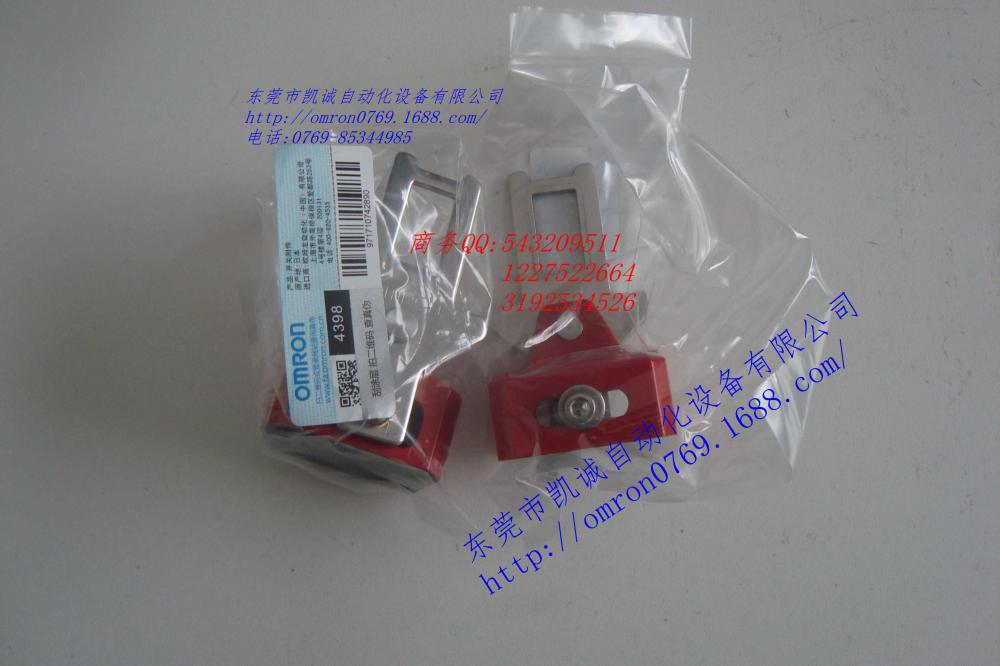

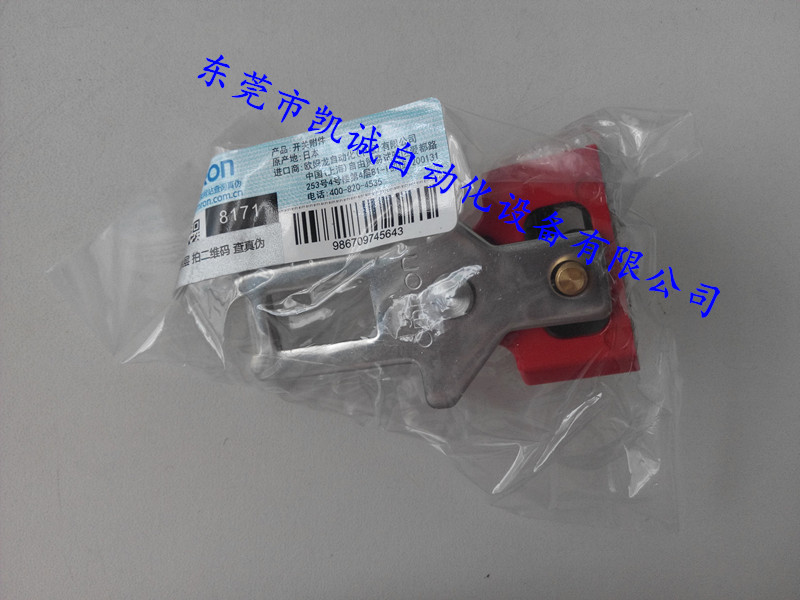

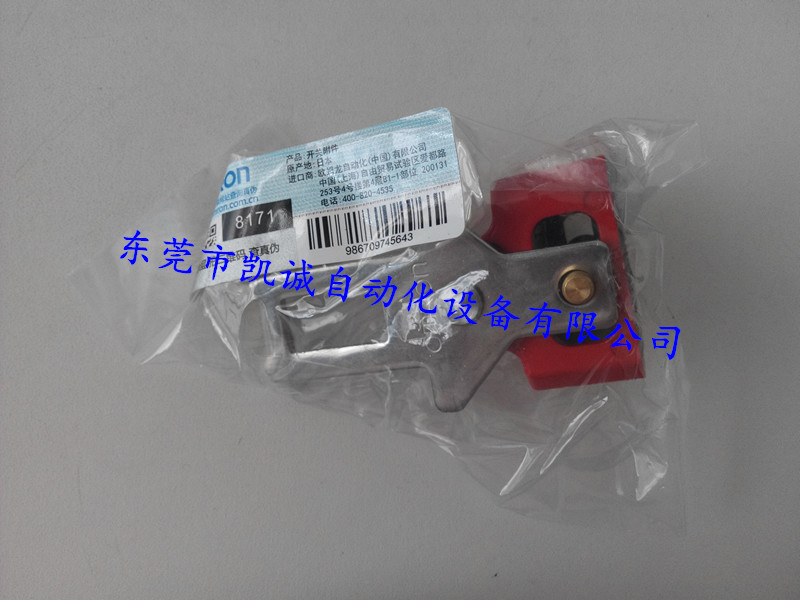

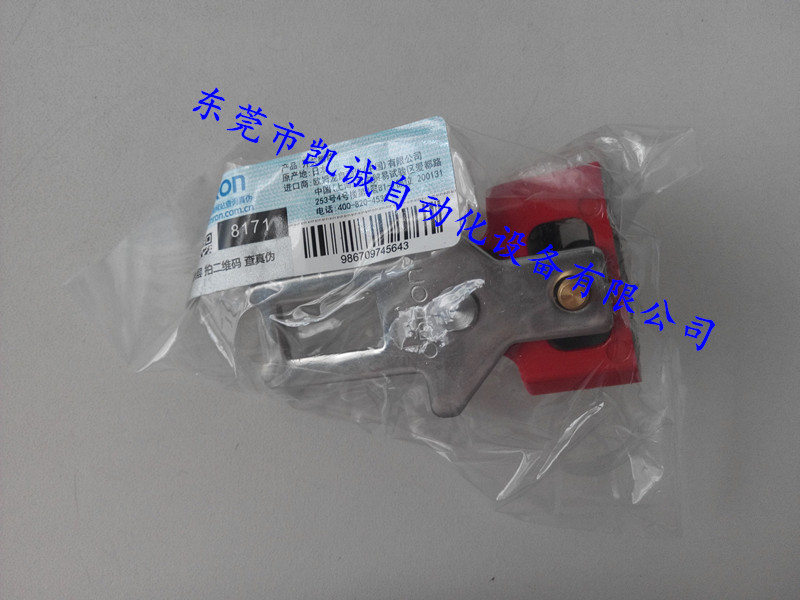

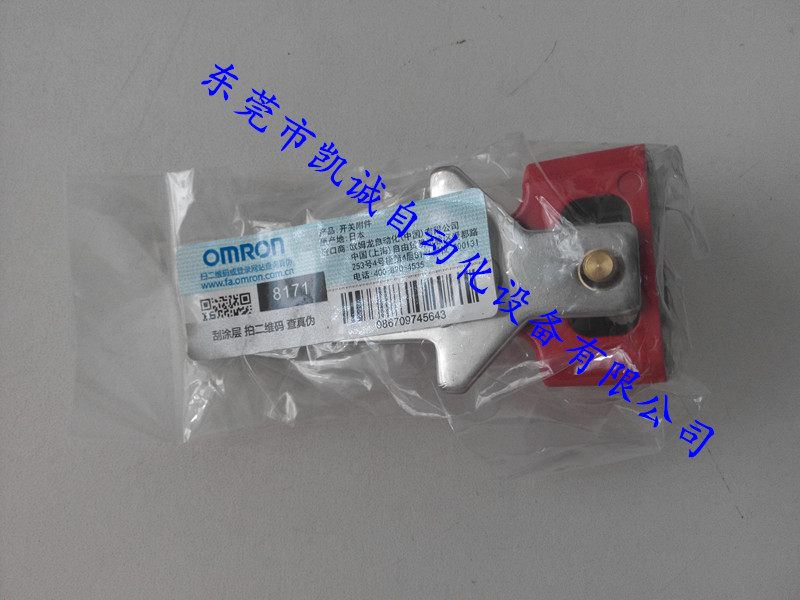

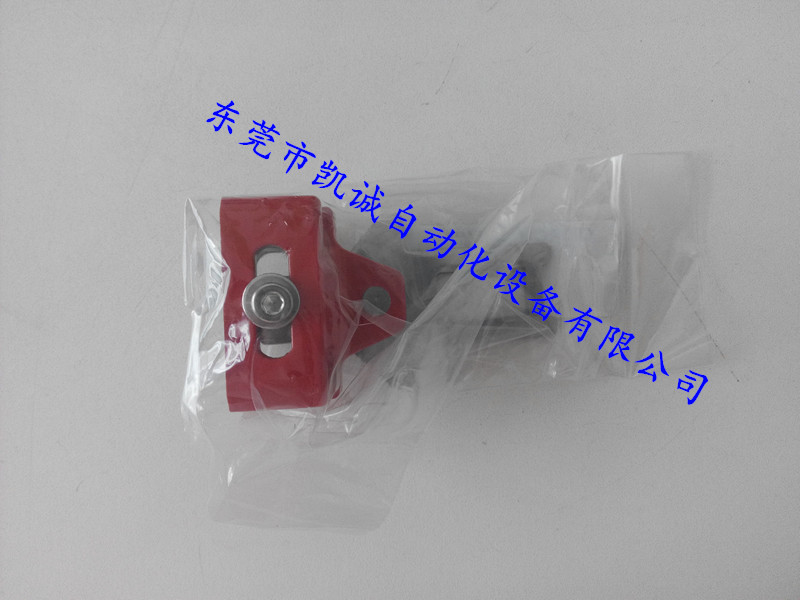

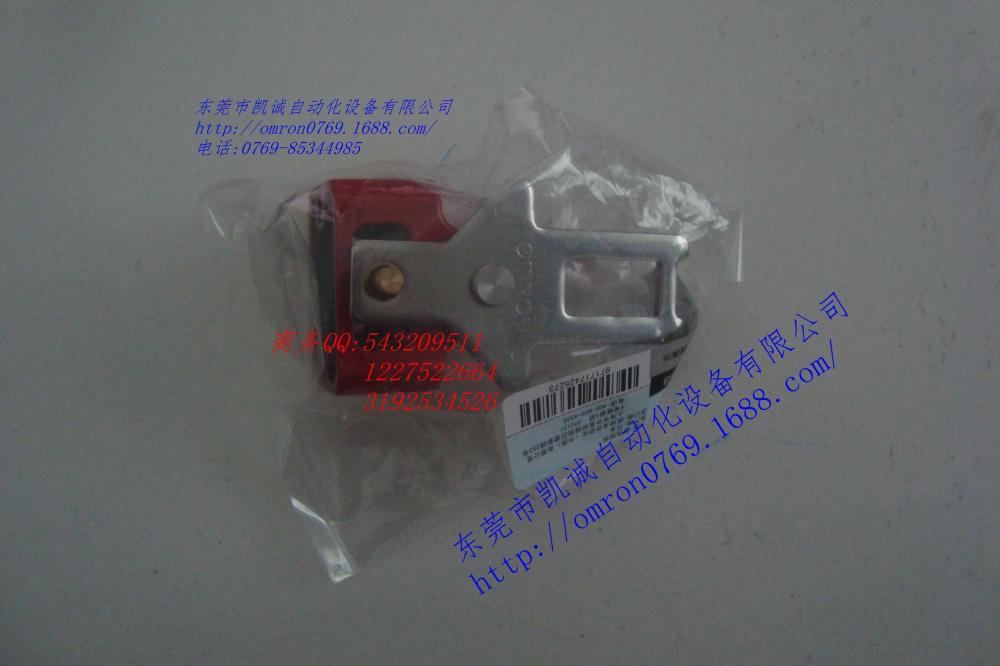

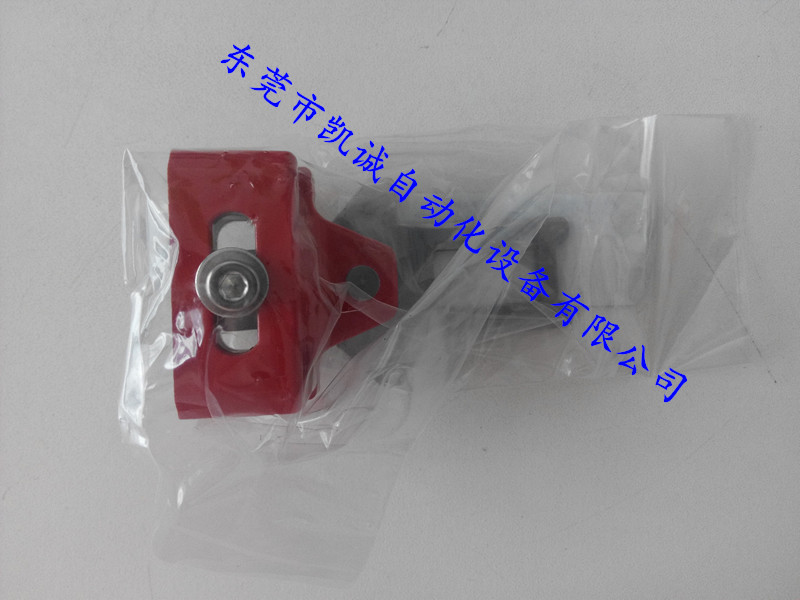

D4JL-K3原装正品欧姆龙OMRON安全门开关钥匙全新（有库存）
东莞市凯诚自动化设备有限公司
价格： 140元
联系人：谢彩萍
电话：0769-33271805,13418863598,0769-82716115
地址：东莞市道滘镇道厚路新里城7栋109号商铺

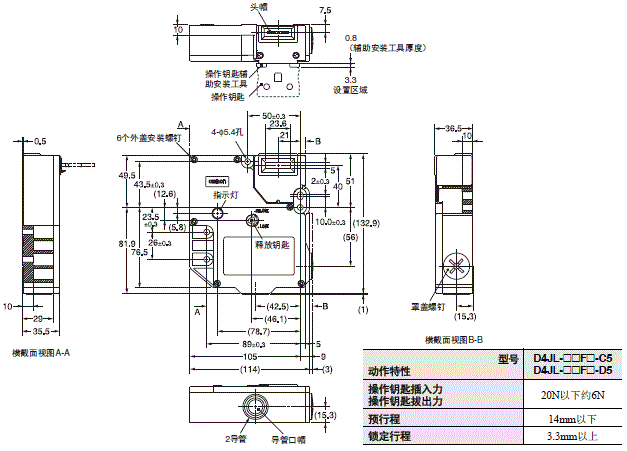

（单位：mm）

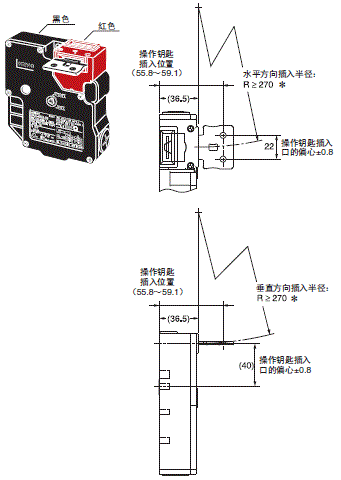

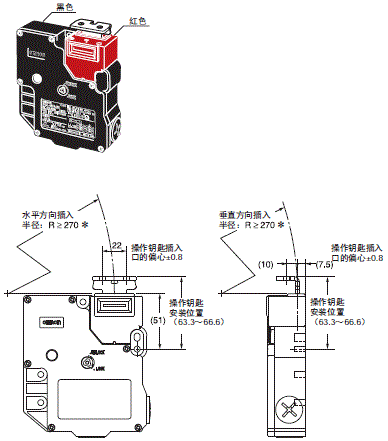

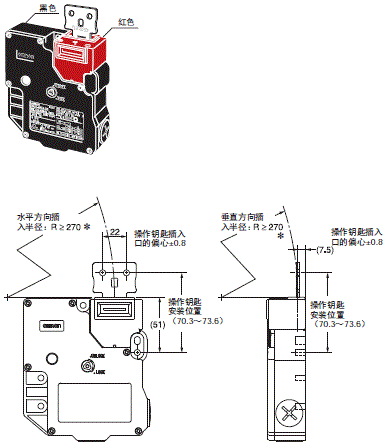

注：除非特别注明， 否则所有开关尺寸均存在±0.8mm的规定公差， 操作钥匙尺寸存在±0.4mm公差。

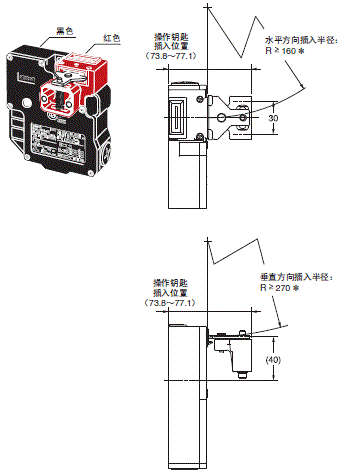

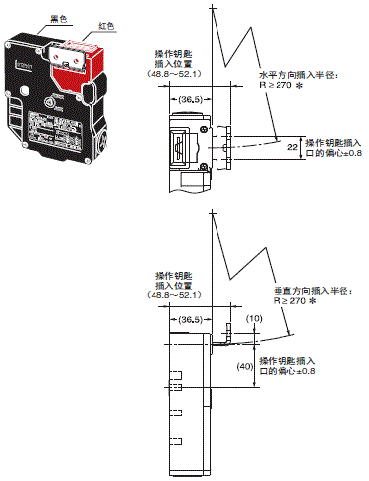

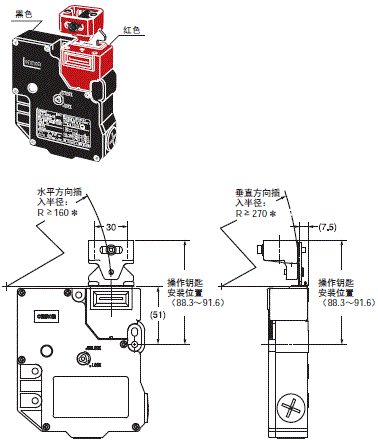

*插入半径的值为操作钥匙旋转中心点位于头部正面或上面的延长线上时的值。
订购未在该表中列出的型号时， 请与欧姆龙代表处联系。
强制断开的认定型号。
| 特殊释放钥匙 | 绿色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-C5 |
| M20 | D4JL-4NFA-C5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-C5 | |||
| M20 | D4JL-4PFA-C5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-C5 | |||
| M20 | D4JL-4QFA-C5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-C5 | |||
| M20 | D4JL-4RFA-C5 | ||||
| 电磁锁定机械释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFG-C5 | ||
| M20 | D4JL-4NFG-C5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFG-C5 | |||
| M20 | D4JL-4PFG-C5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFG-C5 | |||
| M20 | D4JL-4QFG-C5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFG-C5 | |||
| M20 | D4JL-4RFG-C5 | ||||
| 橙色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-D5 | |
| M20 | D4JL-4NFA-D5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-D5 | |||
| M20 | D4JL-4PFA-D5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-D5 | |||
| M20 | D4JL-4QFA-D5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-D5 | |||
| M20 | D4JL-4RFA-D5 | ||||
| 电磁锁定机械释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFG-D5 | ||
| M20 | D4JL-4NFG-D5 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFG-D5 | |||
| M20 | D4JL-4PFG-D5 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFG-D5 | |||
| M20 | D4JL-4QFG-D5 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFG-D5 | |||
| M20 | D4JL-4RFG-D5 |

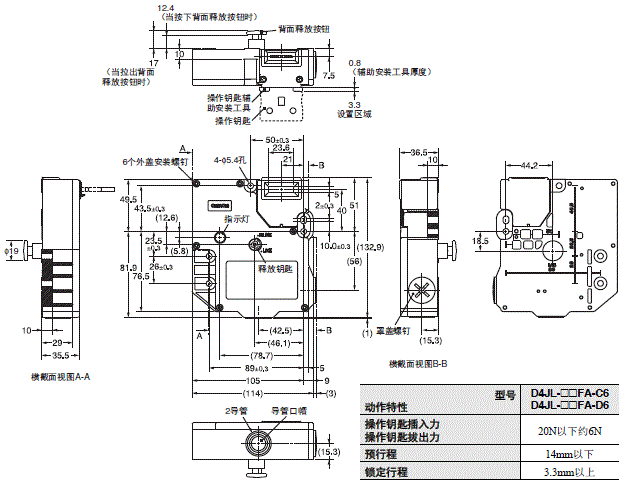

强制断开的认定型号。
| 特殊释放钥匙 | 绿色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-C6 |
| M20 | D4JL-4NFA-C6 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-C6 | |||
| M20 | D4JL-4PFA-C6 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-C6 | |||
| M20 | D4JL-4QFA-C6 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-C6 | |||
| M20 | D4JL-4RFA-C6 | ||||
| 橙色 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-D6* | ||
| M20 | D4JL-4NFA-D6 * | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-D6* | |||
| M20 | D4JL-4PFA-D6 * | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-D6* | |||
| M20 | D4JL-4QFA-D6 * | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-D6 * | |||
| M20 | D4JL-4RFA-D6 * |
* 韩国S-标记认证取得型号

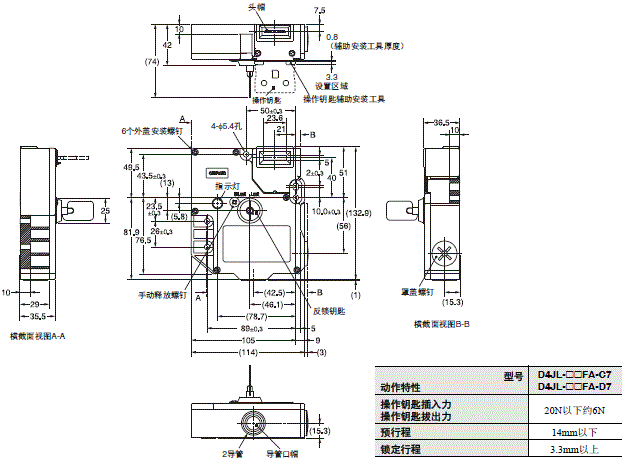

强制断开的认定型号。
| 反锁钥匙*1 | 绿色 | 机械锁定电磁释放 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-C7-01 |
| M20 | D4JL-4NFA-C7-01 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-C7-01 | |||
| M20 | D4JL-4PFA-C7-01 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-C7-01 | |||
| M20 | D4JL-4QFA-C7-01 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-C7-01 | |||
| M20 | D4JL-4RFA-C7-01 | ||||
| 橙色 | 2NC/1NO + 2NC/1NO | G1/2 | D4JL-2NFA-D7-01 *2 | ||
| M20 | D4JL-4NFA-D7-01 *2 | ||||
| 2NC/1NO + 3NC | G1/2 | D4JL-2PFA-D7-01 *2 | |||
| M20 | D4JL-4PFA-D7-01 *2 | ||||
| 3NC + 2NC/1NO | G1/2 | D4JL-2QFA-D7-01 *2 | |||
| M20 | D4JL-4QFA-D7-01 *2 | ||||
| 3NC + 3NC | G1/2 | D4JL-2RFA-D7-01 *2 | |||
| M20 | D4JL-4RFA-D7-01 *2 |
*1. 可生产30种反锁钥匙。可按照从01开始的编号顺序指定反锁钥匙。
*2. 韩国S-标记认证取得型号
 |  |  |

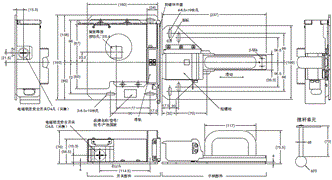

| 水平安装 |  | D4JL-K1 |
| 垂直安装 |  | D4JL-K2 |
| 可调安装(水平) |  | D4JL-K3 |
 | 质量： 3,400g 机械寿命： 20,000次以上 | 滑动钥匙： 1 (主体已安装禁用保护盖以及操作钥匙D4DS-K2 ) 内侧摆杆： 1 内侧摆杆安装螺钉： 2 门开关安装用单向螺钉： 3 开关保护盖： 1 开关保护盖螺钉： 4 | D4JL-SK40 | D4JL-□□F□-□6 D4JL-□□FA-□8-01-SJ 背面释放按钮型 |
注1. 不包含门开关。请根据所需接点数和导管口尺寸选择门开关。
2. 请对有问题的设备进行风险评估， 配置继电器单元和其他安全电路， 并正确使用。
3. 有关D4JL-SK30的信息请咨询欧姆龙代表处。
