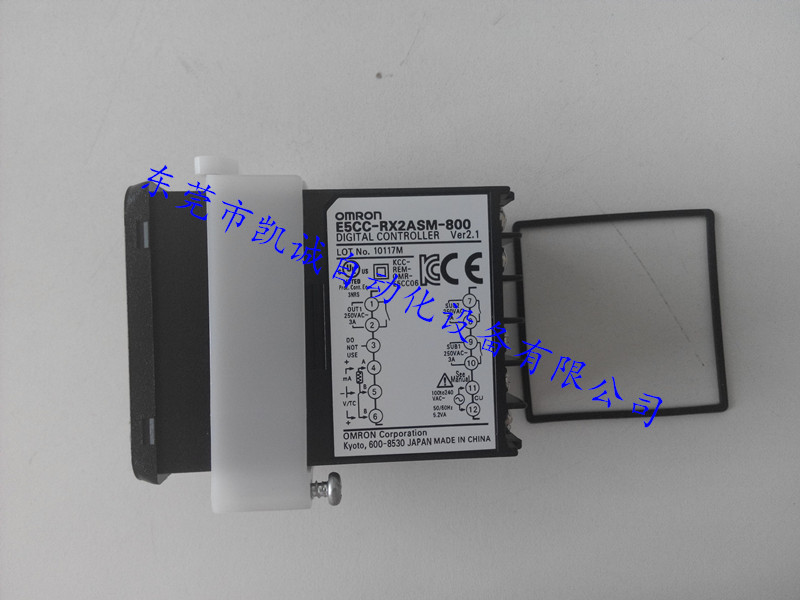

设定工具用端口位于本产品的顶面。
使用设定工具时，用于连接计算机与温控器。
连接时，需要专用的USB-串行转换电缆（E58-CIFQ2）。
详细的连接方法请参阅USB-串行转换电缆的使用说明书。
注：请勿在连接USB-串行转换电缆的状态下使用本产品。

• 安装面板的厚度为1～5mm。
• 请注意，上下方向无法紧密安装。（请保持安装间隔）
• 若需要防水，安装时请向本体插入防水垫。
• 安装使用多台温控器时，请避免使温控器的环境温度超过规格值。
• 组合使用Y92A-48N和USB-串行转换电缆时，请将控制柜的厚度控制在1～3mm以内。

设定工具用端口位于本产品的顶面。
使用设定工具时，用于连接计算机与温控器。
连接时，需要专用的USB-串行转换电缆（E58-CIFQ2）。
详细的连接方法请参阅USB-串行转换电缆的使用说明书。
注：请勿在连接USB-串行转换电缆的状态下使用本产品。

・安装面板的厚度为1～5mm。
・请注意，上下方向无法紧密安装。（请保持安装间隔）
・安装使用多台温控器时，请避免使温控器的环境温度超过规格值。
・组合使用Y92A-48N和USB-串行转换电缆时，请将控制柜的厚度控制在1～3mm以内。

注：通过在背面连接插座（P3GA-11）的安装、使用，实现指触保护。

E5CC/E5CC-B与产品随附。
E5CC/E5CC-B与产品随附。
防水垫遗失、损坏时，请另行订购。
E5CC/E5CC-B使用防水垫时，保护构造为IP66。（为确保达到IP66的防水等级，防水垫会因使用环境发生老化、收缩或硬化，因此建议定期更换。定期更换时期因使用环境而异。请用户自行确认。大致以3年以下为更换标准。）
此外，对于E5CC-U，即使安装防水垫也无法防水。

加热器最大连续电流：50A （50/60Hz）
匝数：400±2匝
绕线电阻：18±2Ω

加热器最大连续电流：120A（50/60Hz）
（但是，欧姆龙温控器的连续最高加热器电流值为50A。）
匝数：400±2匝
绕线电阻：8±0.8Ω

注1.请在面板加工为E5B□尺寸（72×72mm）时使用。
2. 适配器的颜色为黑色。
3. 使用Y92F-45时，无法使用USB-串行转换电缆 E58-CIFQ2。
通过USB-串行转换电缆进行设定时，请在安装面板前进行设定。
4.无法组合使用本体随附的Y92F-49。

<E5CC安装示例>

注1：不能与端子盖并用。
　　请拆下端子盖后再使用。
注2：不能用于E5CC-B。
用于将E5CC安装到DIN导轨上的适配器。
无需用于柜内安装的钣金和用于后装的柜表面孔加工。

产品随附。
遗失、损坏时，请另行订购。

注：无法在安装了防水垫的状态下使用。

软质型前盖。
可在装有罩盖的状态下操作产品。

硬质型前盖。
请用于防止误操作等。

注1. 还提供防指触型（P2CF-11-E）。
    2. 无法组合使用P2CF-11 （P2CF-11-E）和Y92F-45。

注1. 其它型号的插座会影响精度，因此请勿使用。
    2. 还提供指触保护用端子盖（Y92A-48G）。
    3. 无法组合使用P3GA-11和Y92F-45。
