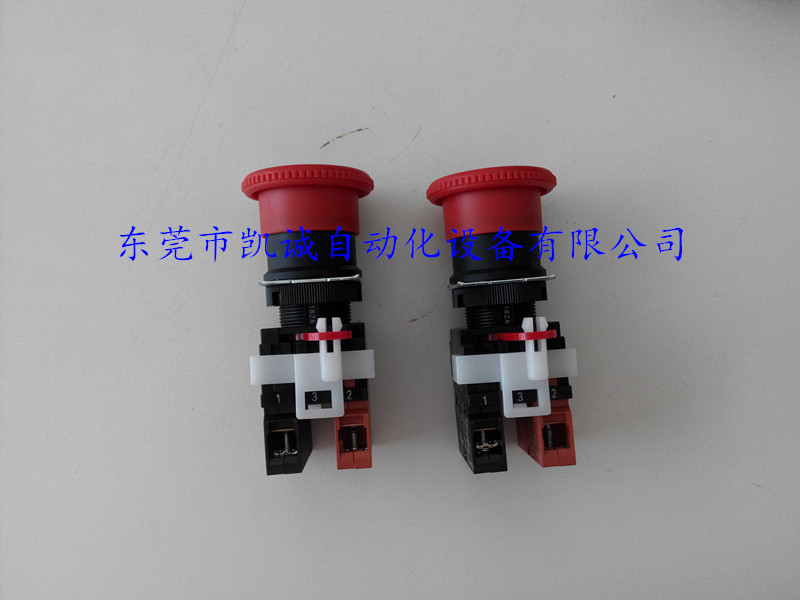

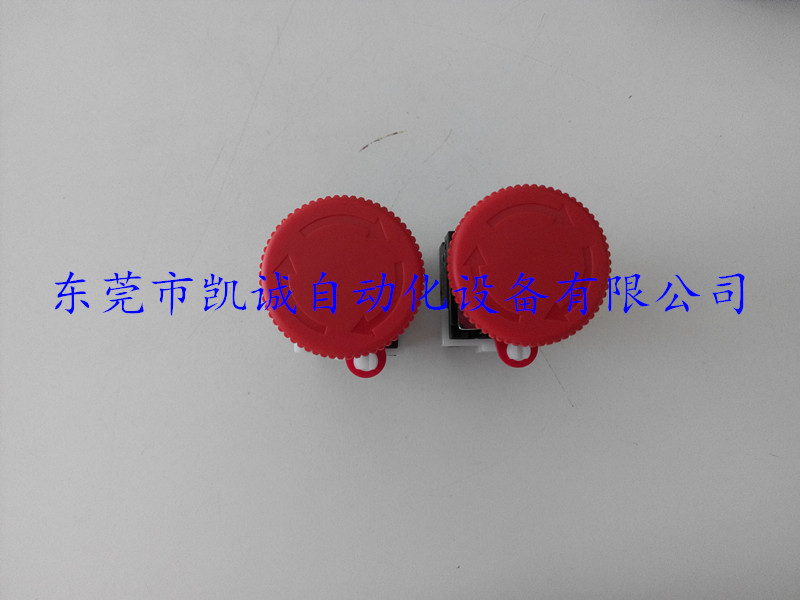

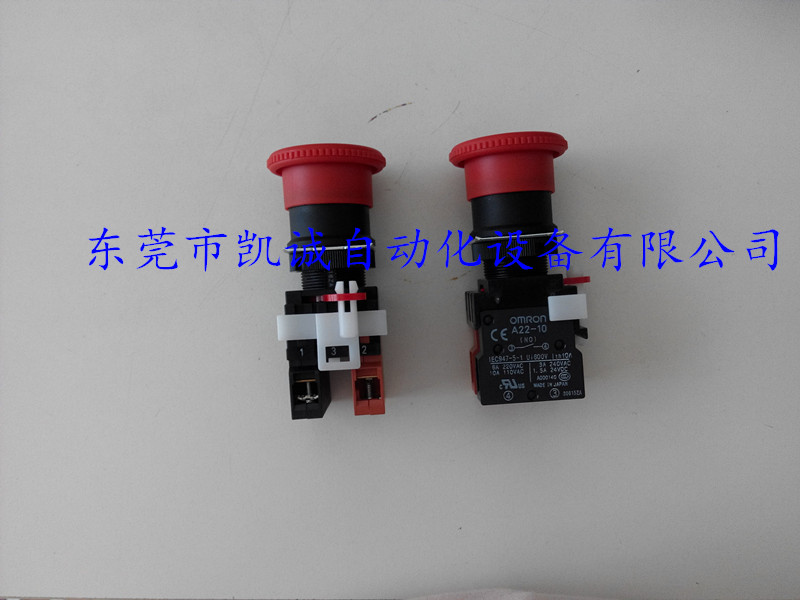

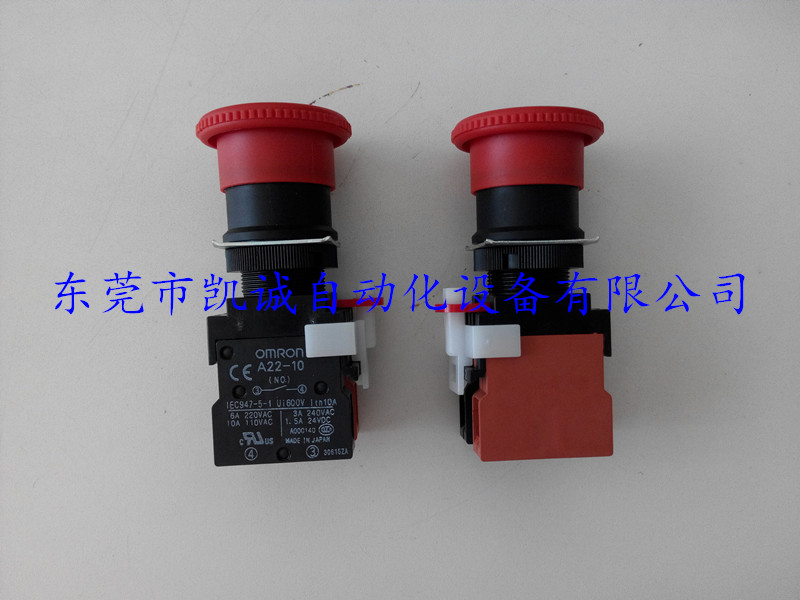

出售欧姆龙OMRON急停开关A22E-M-11全新现货（有库存）

xiecaiping | 2018-04-17 11:29:43 阅读：686

发布文章

东莞市凯诚自动化设备有限公司

价格： 85元

联系人：谢彩萍

电话：0769-33271805,13418863598,0769-82716115

地址：东莞市道滘镇道厚路新里城7栋109号商铺

型号列表（完整组装）不带灯型号（无EMO/EMS显示）

动作功能配套型号操作部颜色外观接点结构



φ40 中型推挽 A22E-MP	1NC	A22E-MP-01	红色
	1NO + 1NC	A22E-MP-11
	2NC (1NC + 1NC)	A22E-MP-02
φ30 小型按下锁定旋转复位 A22E-S	1NC	A22E-S-01 *
	1NO + 1NC	A22E-S-11 *
	2NC (1NC + 1NC)	A22E-S-02 *
	1NO + 2NC (1NC + 1NC)	A22E-S12 *
	3NC (1NC + 1NC + 1NC)	A22E-S-03 *
φ40 中型按下锁定旋转复位 A22E-M	1NC	A22E-M-01 *
	1NO + 1NC	A22E-M-11 *
	2NC (1NC + 1NC)	A22E-M-02 *
	1NO + 2NC (1NC + 1NC)	A22E-M-12 *
	3NC (1NC + 1NC + 1NC)	A22E-M-03 *
φ60 大型按下锁定旋转复位 A22E-L	1NC	A22E-L-01 *
	1NO + 1NC	A22E-L-11 *
	2NC (1NC + 1NC)	A22E-L-02 *

* 已通过韩国S-mark认证的型号。
注：也有黄色罩盖型号（非紧急停止用）。请联系欧姆龙代理商。

不带灯型号（有EMO/EMS显示）

动作功能配套型号操作部颜色外观接点结构



φ40 中型按下锁定旋转复位带EMO指示灯	1NC	A22E-M-01-EMO *	红色
		A22E-M-01-EMO-RD
	1NO + 1NC	A22E-M-11-EMO *
		A22E-M-11-EMO-RD
	2NC (1NC + 1NC)	A22E-M-02-EMO *
		A22E-M-02-EMO-RD
	1NO + 2NC (1NC + 1NC)	A22E-M-12-EMO *
		A22E-M-12-EMO-RD
	3NC (1NC + 1NC + 1NC)	A22E-M-03-EMO *
		A22E-M-03-EMO-RD
φ40 中型按下锁定旋转复位带EMS指示灯	1NC	A22E-M-01-EMS *
		A22E-M-01-EMS-RD
	1NO + 1NC	A22E-M-11-EMS *
		A22E-M-11-EMS-RD
	2NC (1NC + 1NC)	A22E-M-02-EMS *
		A22E-M-02-EMS-RD
	1NO + 2NC (1NC + 1NC)	A22E-M-12-EMS *
		A22E-M-12-EMS-RD
	3NC (1NC + 1NC + 1NC)	A22E-M-03-EMS *
		A22E-M-03-EMS-RD

* 已通过韩国S-mark认证的型号。
注：开关模块的颜色如下：
　　1NO：黑
　　1NC：红
　　以上插图为2NC (1NC + 1NC)类。

带灯型号

外观动作功能按下锁定旋转复位系统操作部颜色接点结构照明额定电压配套型号



φ40 按下锁定旋转复位，无减压单元 A22E	1NC	LED	6 VAC/VDC	A22EL-M-6A-01 *	红色
			12 VAC/VDC	A22EL-M-12A-01 *
			24 VAC/VDC	A22EL-M-24A-01 *
	1NO + 1NC		6 VAC/VDC	A22EL-M-6A-11 *
			12 VAC/VDC	A22EL-M-12A-11 *
			24 VAC/VDC	A22EL-M-24A-11 *
	2NC (1NC + 1NC)		6 VAC/VDC	A22EL-M-6A-02 *
			12 VAC/VDC	A22EL-M-12A-02 *
			24 VAC/VDC	A22EL-M-24A-02 *
φ40 按下锁定旋转复位，带减压单元 A22E	1NC		100 VAC	A22EL-M-T1-01
	1NC		200 VAC	A22EL-M-T2-01
	1NO + 1NC		100 VAC	A22EL-M-T1-11
	1NO + 1NC		200 VAC	A22EL-M-T2-11
	2NC (1NC + 1NC)		100 VAC	A22EL-M-T1-02
	2NC (1NC + 1NC)		200 VAC	A22EL-M-T2-02

* 已通过韩国S-mark认证的型号。

带集成控制箱的开关

外观接点结构型号


	1NC	A22E-M-01B *
	1NO + 1NC	A22E-M-11B *
	NC (1NC + 1NC)	A22E-M-02B *

注：控制箱使用A22Z-B101Y。
* 已通过韩国S-mark认证的型号。

组件

可以分别订购操作单元、指示灯或开关。与不能用作组装单元的型号组合使用。也可以作为维修零件的库存使用。

请点击此处，查看大图。

*多个接点最多可以安装三个开关单元。

操作单元不带灯

密封性能IP65耐油型号功能尺寸小(φ30)中(φ40)大(φ60)推挽按下锁定，旋转复位



---	A22E-MP	---
A22E-S	A22E-M	A22E-L
	A22E-M-EMO A22E-M-EMO-RD
	A22E-M-EMS A22E-M-EMS-RD

带灯

密封性能IP65功能尺寸中(φ40)按下锁定，旋转复位

A22EL-M

指示灯LED

外观LED灯额定电压型号


红色	标准	6 VAC/VDC	A22-6AR
		12 VAC/VDC	A22-12AR
		24 VAC/VDC	A22-24AR

注：对于减压照明，请使用A22-24AR。

白炽灯

外观额定电压型号


	6 VDC	A22-5
	14 VAC	A22-12
	28 VAC	A22-24
	130 VAC	A22-H1

开关（标准负载）无减压单元

分类不带灯带灯外观开关动作瞬时瞬时接点型号型号适用于标准负载1NC1NO + 1NC2NC (1NC + 1NC)





A22-01M	A22L-01M
A22-11M	A22L-11M
A22-02M	A22L-02M

带减压单元

分类带灯 (110 VAC)带灯(220 VAC)外观开关动作瞬时瞬时接点型号型号适用于标准负载1NC1NO + 1NC2NC (1NC + 1NC)





A22L-01M-T1	A22L-01M-T2
A22L-11M-T1	A22L-11M-T2
A22L-02M-T1	A22L-02M-T2

注：与减压单元一起使用时,请使用A22-24AR。

附件（另售）

项目外观分类型号备注


开关模块	1NO	标准负载	A22-10	标配。仅在添加或更换开关模块时订购。
		微小负载	A22-10S
	1NC	标准负载	A22-01
		微小负载	A22-01S
	2NO (1NO + 1NO),一体型	标准负载	A22-20	仅在添加或更换开关模块时订购。
		微小负载	A22-20S
	2NC (1NC + 1NC),一体型	标准负载	A22-02
		微小负载	A22-02S
灯插座	直接照明		A22-TN	更改照明方式时使用。
	减压照明	AC100V	A22-T1
		AC200V	A22-T2
装配锁	---		A22-3200	标配。仅在安装单独购买的开关模块或灯插座时订购装配锁。
紧急停止用铭牌	φ60，黄色背景上的黑色字母		A22Z- 3466-1	铭牌上标示“紧急停止”。*2
	φ90，黄色背景上的黑色字母		A22Z- 3476-1
	φ60，黄色背景上的黑色字母		A22Z- 3466-2	铭牌上标示“紧急关闭”。
面板插头	圆形		A22Z-3530	可插到预切面板孔中以供今后扩展。颜色为黑色。
连接器	适用电缆直径	φ7～9	A22Z- 3500-1	用于从开关盒延伸电缆的塑料连接器。
		φ9～11	A22Z- 3500-2
φ25固定圈	---		A22Z-R25	可安装在面板的φ25孔中。由于主机上不附带，请单独订购。 (请参见样本。)
φ30树脂附件	---		A22Z-A30	可安装在面板的φ30孔中。 (请参见样本。)
锁定面板	---		A22Z-3380	用于在开关上固定摆杆。
控制箱 (保护结构)	一个孔，黄色箱		A22Z-B101Y	材质：聚碳酸酯树脂 A22Z-B1□不能使用 2a·2b·1a1b 一体接点。 A22Z-B2□不能使用 A22系列的交互型2a·2b·1a1b一体接点。 *2
			A22Z-B201Y
限位环	圆形		A22Z-3360	机身配有锁定管件。需要更结实的锁定功能时会使用该锁定管件。 (请参见样本。)
灯更换工具	---		A22Z-3901	可轻松更换灯的橡胶工具
紧固工具	---		A22Z-3905	用于从面板背部将固定圈拧紧并向带灯型号安装罩盖的工具。
EMO用E-stop 护罩，黄色	---		A22Z-EG1	兼容SEMI-S2/SEMATECH Application Guide for SEMI-S2。 SEMI-S2兼容护罩以及紧急关闭用铭牌是成套出现的。与A22E紧急停止开关配合使用。 (用于紧急关闭) 1 2
EMO用E-stop 护罩，黄色	不含紧急关闭用铭牌。		A22Z-EG10	兼容SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。与带EMO指示灯的A22E配合使用。 (用于紧急关闭) *2
EMS用E-stop 护罩，白色	---		A22Z- EG1-W	兼容SEMI-S2/SEMATECH Application Guide for SEMI-S2。 SEMI-S2兼容护罩以及紧急停止用铭牌是成套出现的。与A22E紧急停止开关配合使用。 (用于紧急停止)12
EMS用E-stop 护罩，白色	不含紧急停止用铭牌。		A22Z-EG10-W	兼容SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。与带EMS指示灯的A22E配合使用。 (用于紧急停止) *2
E-stop 护罩，黄色	不包括隔片单元		A22Z-EG2	SEMI-S2/SEMATECH Application Guide for SEMI-S2兼容护罩。 (用于紧急关闭) 1 2 与A22E紧急停止开关配合使用。
	包括1个隔片单元		A22Z-EG21
	包括2个隔片单元		A22Z-EG22

*1. 这些护罩仅可用于符合SEMI标准的设备。请勿将其用于其他任何用途（例如，用于机器或设备（如机床、印刷机、工业机械等）的紧急停止开关）。
*2. 控制盒（A22Z-B101Y、A22Z-B201Y）不能与φ90的紧急停止用铭板（A22Z-3476-1）以及护罩（A22Z-EG□）并用。
注1. 用于A22Z-EG1的附件： 1个“紧急关闭” 标签， 2个橡胶垫圈和1个限位环
2. 用于A22Z-EG10的附件： 1个橡胶垫圈和1个限位环（无标签）

（单位：mm）

不带灯型号

A22E-MP

中型推挽(φ40)

A22E-S

小型推锁定、转动复位动作(φ30)

A22E-M

中型推锁定、转动复位动作(φ40)

注：外形尺寸与EMO/EMS型号相同。

A22E-L

大型推锁定、转动复位动作(φ60)

带灯型号

A22EL-M

中型推锁定、转动复位动作(φ40)

安装到2NO (1NO + 1NO) （或2NC (1NC + 1NC)）一体型开关时的开关尺寸

注：操作单元为适用于A22E-M的示例。

附件外形尺寸

面板插头
圆形A22Z-3530

φ30树脂附件
A22Z-A30

灯更换工具
A22Z-3901

紧固工具
A22Z-3905

（如果需要）紧急停止用銘牌（另售）橡胶垫圈

限位环
A22Z-3360

φ25固定圈
A22Z-R25

指示灯LED A22-6□, 12□, 24□

白炽灯 A22-5, 12, 24, H1

控制箱A22Z-B101Y (1个孔)

请点击此处，查看大图。

控制箱A22Z-B201Y (1个孔)

请点击此处，查看大图。

E-stop 护罩
A22Z-EG1、A22Z-EG1-W、A22Z-EG10、A22Z-EG10-W

请点击此处，查看大图。

注1. 护罩的外形尺寸符合SEMATECH Application Guide for SEMI S2-93的规格。
2. 开关不随附护罩。

E-stop 护罩
A22Z-EG2, A22Z-EG21, A22Z-EG22

注1. 护罩的外形尺寸符合“SEMATECH Application Guide for SEMI S2-93” 的规格。
　2. 开关不随附护罩。
　3. 拧紧到1.96～2.94N·m的扭矩。
　4. 容许的面板厚度如下：
　　无隔片： t=1.3～22.5mm
　　带1个隔片： t=1.3～12.5mm
　　带2个隔片： t=1.3～2.5mm
* 这些是在安装了开关单元时从面板正面的外形尺寸。
